A principal vantagem da areia de fundição cerâmica
- Qualidade estável na composição química
- Grãos com formato arredondado perfeito e tamanhos variados.
- Elevada permeabilidade a gases
- Resistência a altas temperaturas
- Boa decomposição, cura rápida e boa libertação.
Composição química da areia para fundição cerâmica
| SiO₂ | 5–15% |
| Al2O3 | 75–85% |
| Fe2O3 | 5%mínimo |
| TiO₂ | 5%mínimo |
| MgO | 0,5%mínimo |
| K 2 O | 0,5%mínimo |
| Alto | 0,5%mínimo |

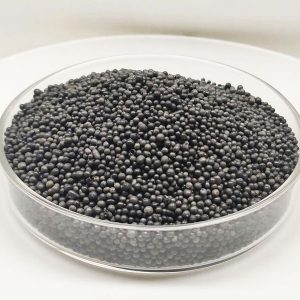

Características físicas da areia de fundição cerâmica
| Forma do grão | Formato de bola perfeitamente redonda |
| Cor | Castanho-preto |
| Índice de ângulo | 1,1 máx. |
| Gama de tamanhos | 0,075 – 2,0 mm (AFS 40 – AFS 130) |
| Densidade aparente solta | 1,9 – 2,1 g/cm³ |
| Refratário | 2050℃ |
| Expansão térmica do revestimento | (200℃ – 1000℃) 5×10-6/℃ |
| Condutividade térmica | (1000℃) 5,0W/(M℃) |
| PH | 6,5 – 7,5 |
Distribuição granulométrica típica da areia para fundição cerâmica
| μm | Malha | #40 | #60 | #75 | #100 |
| 600 | 26 | 5%mínimo | |||
| 425 | 36 | 20-40% | 5%mínimo | ||
| 300 | 50 | 35-55% | 10-30% | 10% mínimo | |
| 212 | 70 | 0-20% | 30-50% | 5-25% | 3%mínimo |
| 150 | 100 | 10% mínimo | 15-35% | 25-45% | 10-20% |
| 106 | 140 | 5%mínimo | 0-20% | 20-40% | 35-55% |
| 75 | 200 | 5%mínimo | 10% mínimo | 15-35% | |
| 53 | 280 | 5%mínimo | 10% mínimo | ||
| CAÇAROLA | 2%mínimo | ||||
| AFS | 40±5 | 60±5 | 80±5 | 110±5 | |
| GFN | 65±10 | 105±10 | 140±10 | 200±10 | |
